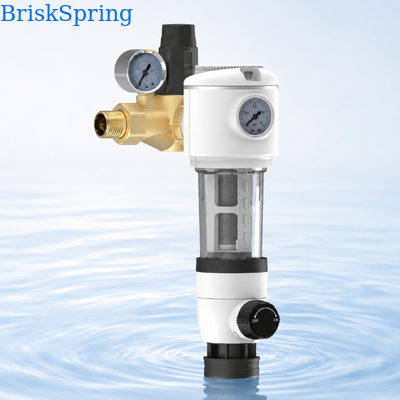

BriskSpring N1-8A-BS 40 Micron Sediment Pre-Filter con doppio controllo della pressione e retrolavaggio manuale
Visualizzazione del prodotto
Il sistema N1-8A-BS è progettato per l'installazione presso l'entrata principale dell'acqua prima dell'impianto idraulico a valle.
L'acqua del rubinetto passa attraverso la rete di filtro in acciaio inossidabile da 40 micron che aiuta a intercettare sedimenti visibili, particelle di ruggine, detriti di tubi e particelle sospese.
Due manometri sono integrati nella struttura del prodotto per una comodissima osservazione della pressione.I componenti di lavaggio e raschiatura manuali supportano la pulizia di routine e lo scarico dei sedimenti senza richiedere energia elettrica.
Caratteristiche chiave
Pre-filtrazione dei sedimenti da 40 micron
La maglia di filtro in acciaio inossidabile SUS316L riutilizzabile fornisce una precisione di filtrazione di 40 micron per applicazioni compatibili per l'ingresso dell'acqua in tutta la casa.
Monitoraggio a doppia pressione
Il prodotto è dotato di due manometri in posizioni diverse nell'insieme, che consentono agli utenti di osservare le condizioni di pressione durante il funzionamento.
La funzione di monitoraggio esatta di ciascun manometro deve essere confermata prima di pubblicare le indicazioni sulla pressione di entrata e di uscita.
Flusso idrico di 4 m3/h
Il flusso d'acqua indicato è di 4 m3/h o 17,6 GPM, supportando sistemi idrici compattibili per abitazioni e per usi commerciali leggeri.
Lavaggio e drenaggio manuali
La scheda del prodotto elenca la modalità di lavaggio come manuale.
Disegno di segnalazione delle acque reflue
Un quadrante di promemoria delle acque reflue viene mostrato come caratteristica del prodotto, aiutando gli utenti a gestire gli orari di lavaggio di routine.
Si tratta di una funzione di promemoria di manutenzione e non deve essere descritta come uno scarico automatico.
SUS316L Griglia in acciaio inossidabile
L'elemento filtro utilizza acciaio inossidabile SUS316L per una struttura di filtrazione dei sedimenti lavabile e riutilizzabile.
H59-1 Componenti di connettori in ottone
Il materiale principale dei connettori è indicato come ottone H59-1 di qualità superiore.
Opzioni di connessione flessibili
Il prodotto è disponibile con connessioni da 3/4 pollici o da 1 pollice.
Specifiche tecniche
| Articolo |
Specificità |
| Numero di modello |
N1-8A-BS |
| Tipo di prodotto |
Pre-filtro dei sedimenti per tutta la casa |
| Qualità dell'acqua applicabile |
Acqua del rubinetto comunale |
| Precisione di filtrazione |
40 micron |
| Tasso di flusso dell'acqua |
4 m3/h / 17,6 GPM |
| Intervallo di pressione applicabile |
0.15-1.0 MPa / 21.8-145 PSI |
| Dimensione della connessione |
3/4 di pollice o 1 pollice |
| Modalità di scarico |
Manuale |
| Monitoraggio della pressione |
Doppi manometri di pressione |
| Materiale del connettore |
H59-1 Acciaio |
| Materiale della rete di filtraggio |
SUS316L Acciaio inossidabile |
| Temperatura ambientale applicabile |
+1 C a +40 C / 33,8 F a 104 F |
| Dimensioni del prodotto |
160 x 80 x 270 mm |
| Peso dell'articolo |
2.2 kg |
| Componenti inclusi |
Chiave inglese, manuale, connettore di scarico delle fogne e tubo di scarico delle fogne |
| Informazioni sulla conformità |
Le informazioni NSF, RoHS e SGS sono mostrate, la copertura esatta del modello deve essere verificata |
Principali componenti strutturali
- Collegamento della lingua
- Noccioline
- Guarnizione di tenuta
- Anello di tenuta a forma di O
- Componente principale della testa
- Copertina anteriore
- Copertina posteriore
- Componente della bottiglia filtro
- SUS316L Componente di rete di filtraggio
- Componenti di raschiatura
- Doppi manometri di pressione
- Controllo manuale del drenaggio
Principio di funzionamento
L'acqua del rubinetto municipale entra attraverso l'assemblaggio di connessione in ottone e passa attraverso la maglia in acciaio inossidabile SUS316L da 40 micron.
I sedimenti visibili e le particelle sospese vengono trattenuti dallo schermo filtrante prima che l'acqua continui a penetrare nel sistema idraulico a valle.
I due manometri forniscono un'osservazione visiva della pressione. Durante la manutenzione, l'utente gestisce la struttura manuale di raschiatura e drenaggio per allentare e scaricare i sedimenti accumulati.
Questo prodotto è destinato alla pre-filtrazione dei sedimenti e non è presentato come addolcitore d'acqua, filtro al carbone attivo, sistema di osmosi inversa o dispositivo di disinfezione.
Vantaggi del prodotto
Protezione dell'ingresso dell'intera casa
Il filtro può essere installato prima di impianti idraulici a valle, scaldabagni e attrezzature di trattamento idrico compatibili per ridurre il carico di sedimenti grossolani.
Osservazione della pressione da due posizioni
La struttura a doppio calibro fornisce maggiori informazioni sulla pressione rispetto a un prefiltro standard a calibro unico.
Elemento filtrante lavabile
La rete SUS316L può essere pulita e riutilizzata.
Funzionamento manuale senza elettricità
La modalità di lavaggio indicata è manuale e non è indicato alcun regolatore elettrico.
Struttura integrata e compatta
Le dimensioni elencate sono di 160 x 80 x 270 mm, integrando in un'unica unità le funzioni di filtrazione, osservazione della pressione, raschiatura e drenaggio.
Progettazione di componenti utilizzabili
Il disegno strutturale mostra coperture separate, componenti di tenuta, bottiglia filtrabile, rete filtrabile e parti di raschiatura per ispezione e manutenzione.
Applicazioni raccomandate
- Pre-filtrazione dell'acqua del rubinetto per tutta la casa
- Sistemi d'ingresso idrico residenziale
- Appartamenti e ville
- Sistemi di approvvigionamento idrico per uso commerciale leggero
- Proteczione dei sedimenti a monte per scaldabagni
- Protezione a monte per le apparecchiature di trattamento delle acque a valle
- Progetti idraulici e di distribuzione di acqua
Guida all'installazione
Prima dell'installazione, verificare:
- Dimensione richiesta della connessione
- BSPP, BSPT, NPT o altra norma del filo
- Disegno di collegamento maschile e femminile
- Direzione del flusso d'acqua
- Disponibilità dell'installazione
- Routing dei tubi di scarico
- Pressione del sistema
- Posizione di entrambi i manometri
- Spazio operativo per i controlli di raschiatura e di drenaggio
Installare il filtro secondo il manuale fornito e mantenere la sezione di drenaggio accessibile per la manutenzione.
Guida alla manutenzione
Ispezionare regolarmente il filtro in base all'accumulo effettivo di sedimenti e alle variazioni del flusso d'acqua.
La frequenza della manutenzione può dipendere da:
- Qualità dell'acqua locale
- Concentrazione dei sedimenti
- Consumo idrico delle famiglie
- Pressione di funzionamento
- Indicazioni del manometro
- Variazioni del flusso a valle
Utilizzare il quadrante di promemoria delle acque reflue come aiuto per la pianificazione della manutenzione.
Domande frequenti
Questo filtro e' automatico?
No, la tabella dei parametri indica la modalità di scarico come manuale.
Cosa fa il segnale di segnalazione delle acque reflue?
Esso è presentato come una funzione di promemoria per lo scarico di routine dei sedimenti, non deve essere descritto come un regolatore automatico di scarico.
Qual è la precisione di filtrazione?
La precisione di filtrazione indicata è di 40 micron.
Qual è la portata indicata?
La portata indicata è di 4 m3/h o 17,6 GPM.
Quale fonte d'acqua è adatta?
La scheda del prodotto elenca l'acqua del rubinetto municipale.
Il prodotto dispone di due manometri?
L'immagine del prodotto e la pagina di marketing mostrano un doppio monitoraggio della pressione.
Richiede elettricità?
Non è indicato alcun fabbisogno di energia elettrica e la modalità di lavaggio indicata è manuale.
Quali dimensioni di connessione sono disponibili?
Le taglie indicate sono 3/4 pollici e 1 pollice.
Quali accessori sono inclusi?
Gli accessori elencati includono una chiave inglese, un connettore manuale, un connettore di scarico delle fogne e un tubo di scarico delle acque reflue.
