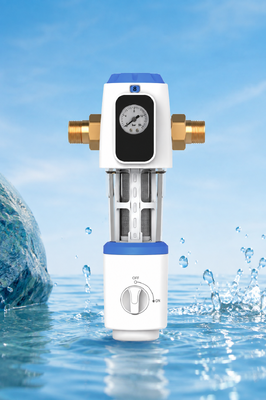

BriskSpring N1-2C-BS Prefiltro per sedimenti per tutta la casa con filtrazione a 40 micron e maglia in acciaio inossidabile SUS316L

Visualizzazione del prodotto

L'N1-2C-BS è progettato per essere installato presso un'entrata idrica compatibile per uso domestico o commerciale leggero.

L'acqua passa attraverso la rete in acciaio inossidabile SUS316L, che aiuta a intercettare i sedimenti visibili e le particelle sospese prima che l'acqua raggiunga i tubi e le attrezzature idriche a valle.

Il manometro integrato consente agli utenti di osservare la pressione di esercizio. Durante la manutenzione, la struttura manuale di raschiatura e drenaggio supporta la pulizia dello schermo filtrante e lo scarico dei sedimenti.

Caratteristiche chiave

Opzioni di precisione di filtrazione multiple

La scheda del prodotto elenca tre opzioni di precisione di filtrazione disponibili:

• 40 micron
• 90 micron
• 200 micron

La configurazione finale di filtrazione deve essere selezionata in base alle esigenze del progetto e alle condizioni dell'acqua.

5 T/h flusso d'acqua indicato

Il flusso d'acqua indicato è di 5 T/H o 22 GPM per sistemi idrici compattibili per tutta la casa e per sistemi idrici comunali commerciali leggeri.

Misuratore di pressione integrato

Il manometro montato di fronte fornisce un'osservazione diretta della pressione del sistema durante il funzionamento.

Griglia di filtro SUS316L riutilizzabile

La rete di filtraggio è realizzata in acciaio inossidabile SUS316L e può essere pulita per l'uso ripetuto.

Scraping e drenaggio manuali

I componenti interni di raschiatura e di drenaggio consentono la pulizia manuale dell'assemblaggio del filtro e lo scarico dei sedimenti accumulati.

H59-1 Componenti di connettori in ottone

Il materiale principale di collegamento è indicato come ottone H59-1.

Due dimensioni di connessione

Le dimensioni di connessione disponibili sono elencate come 3/4 pollici e 1 pollice.

Struttura modulare utilizzabile

Il disegno strutturale mostra l'alloggiamento separato del filtro, l'assemblaggio del filtro, i componenti di tenuta, i componenti di drenaggio, l'alloggiamento del manometro e le parti di collegamento per ispezione e manutenzione.

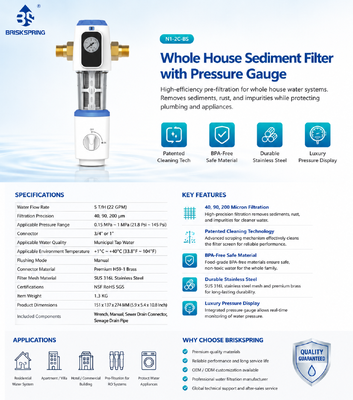

Specifiche tecniche

Principali componenti strutturali

• Dispositivi per il collegamento in ottone
• Misuratore di pressione integrato
• Coperture di alloggiamento anteriori e posteriori
• Cassa del filtro
• Dispositivo per schermo filtro SUS316L
• Assemblaggio di sigilli per raschiatura e drenaggio
• Manuale
• Valvole a sfera
• O-ring di EPDM
• Acciaio a base di acciaio
• Componenti di dadi e connettori esessuali

Principio di funzionamento

L'acqua del rubinetto comunale entra nell'insieme dei connettori e scorre attraverso la maglia filtrante in acciaio inossidabile SUS316L selezionata.

Il sedimento visibile e le particelle in sospensione vengono trattenuti dallo schermo filtrante e l'acqua filtrata prosegue verso il sistema idraulico a valle.

Il manometro fornisce un'indicazione visiva della pressione durante il funzionamento.la struttura di controllo manuale e di drenaggio può essere utilizzata per supportare la raschiatura e lo scarico dei sedimenti.

Questo prodotto è destinato alla pre-filtrazione dei sedimenti e non è presentato come addolcitore d'acqua, filtro al carbone attivo, dispositivo di disinfezione o sistema di osmosi inversa.

Vantaggi del prodotto

Configurazione di filtrazione selezionabile

La disponibilità di opzioni da 40, 90 e 200 micron consente ai distributori e agli acquirenti di selezionare diversi livelli di pre-filtrazione.

Capacità di flusso di tutta la casa

La portata di 5 T/H indicata supporta sistemi di ingresso idrico compatibili per abitazioni e per usi commerciali leggeri.

Osservazione conveniente della pressione

Il manometro integrato consente agli utenti di osservare la pressione di esercizio senza installare un manometro esterno separato.

Elemento di filtro riutilizzabile

La maglia SUS316L può essere pulita e riutilizzata, riducendo la dipendenza dalle cartucce di sedimento grossolano sostituite frequentemente.

Struttura di manutenzione manuale

Il prodotto utilizza un sistema meccanico manuale di lavaggio e raschiatura e non richiede una connessione elettrica.

Progettazione integrata e compatta

Il manometro, l'alloggiamento del filtro, la struttura di raschiatura e il controllo del drenaggio sono integrati in un'unica unità verticale.

Applicazioni raccomandate

• Pre-filtrazione dell'acqua del rubinetto per tutta la casa
• Sistemi d'ingresso idrico residenziali
• Sistemi di approvvigionamento idrico per appartamenti e ville
• Sistemi d'ingresso di acqua per uso commerciale leggero
• Filtrazione dei sedimenti a monte prima delle apparecchiature idriche a valle
• Progetti idraulici e di distribuzione di acqua

Guida all'installazione

Prima dell'installazione, verificare:

• Precisione di filtrazione richiesta
• Dimensione richiesta della connessione
• Direzione del flusso d'acqua
• Spazio di installazione verticale disponibile
• Pressione del sistema
• Posizione del drenaggio
• Autorizzazione di manutenzione
• Compatibilità con il gasdotto esistente

L'unità deve essere installata secondo il manuale fornito; la manopola di comando e il collegamento di drenaggio devono rimanere accessibili per il funzionamento e la manutenzione.

Guida alla manutenzione

Ispezionare regolarmente il filtro in base all'accumulo effettivo di sedimenti.

La frequenza della manutenzione può dipendere da:

• Qualità dell'acqua locale
• Precisione di filtrazione scelta
• Concentrazione dei sedimenti
• Consumo idrico delle famiglie
• Pressione di funzionamento
• Variazioni del flusso d'acqua

Utilizzare la chiave inglese fornita e seguire il manuale del prodotto quando si apre o si fa la manutenzione dell'alloggiamento.Controllare che gli anelli e i componenti di tenuta siano correttamente installati durante la manutenzione e prima di ripristinare la pressione dell'acqua.

Domande frequenti

Quali opzioni di precisione di filtrazione sono disponibili?

La scheda del prodotto elenca le opzioni da 40, 90 e 200 micron.

Che tipo di acqua è adatta?

La qualità dell'acqua elencata è l'acqua del rubinetto municipale.

Qual è la portata di acqua indicata?

La portata indicata è di 5 T/h o 22 GPM.

Il prodotto include un manometro?

Un manometro è integrato nella parte anteriore del prodotto.

Il filtro e' automatico?

No, la modalità di scarico indicata e' manuale.

Richiede elettricità?

Nessun sistema elettrico è indicato.

Qual è il materiale della rete filtrante?

La rete filtrante è realizzata in acciaio inossidabile SUS316L.

Quali dimensioni di connessione sono disponibili?

Le dimensioni delle connessioni sono 3/4 pollici e 1 pollice.

Quali accessori sono inclusi?

Gli accessori elencati includono una chiave inglese, un connettore manuale, un connettore di scarico delle fogne e un tubo di scarico delle acque reflue.
